Przykład realizacji w oknie dachowym

Przykłady realizacji

Plisy Direct Control w oknach pionowych i dachowych — przykłady realizacji.

Biała plisa DC zasłaniająca szybę okna dachowego w drewnianej ramie.

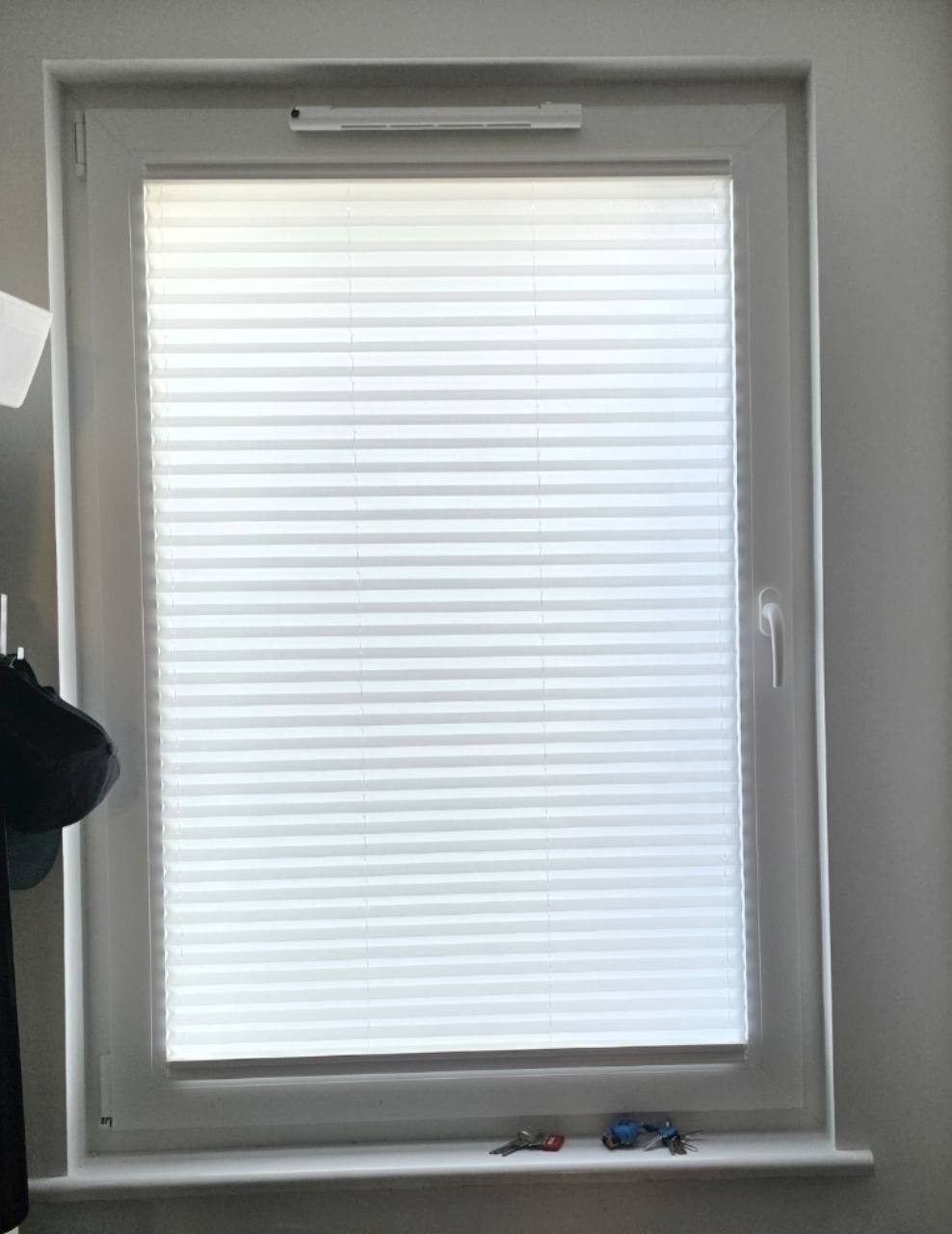

Biała plisa zasłaniająca szybę pionowego okna w białej ramie.

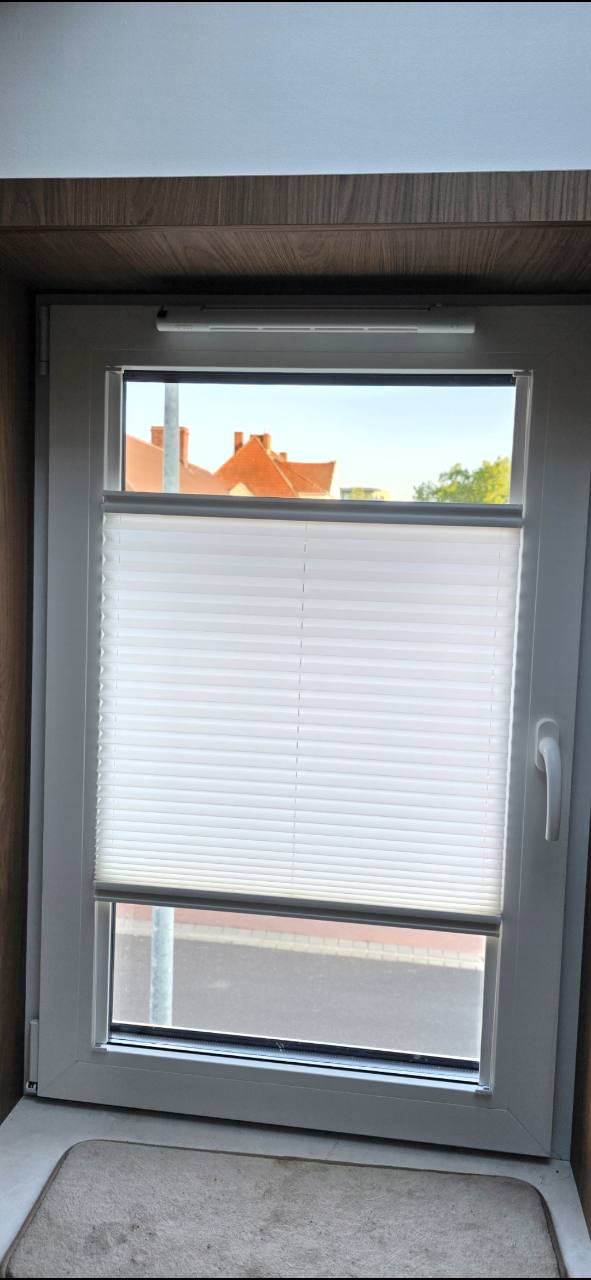

Biała plisa ustawiona pośrodku pionowego okna, z odsłoniętą szybą nad i pod tkaniną.

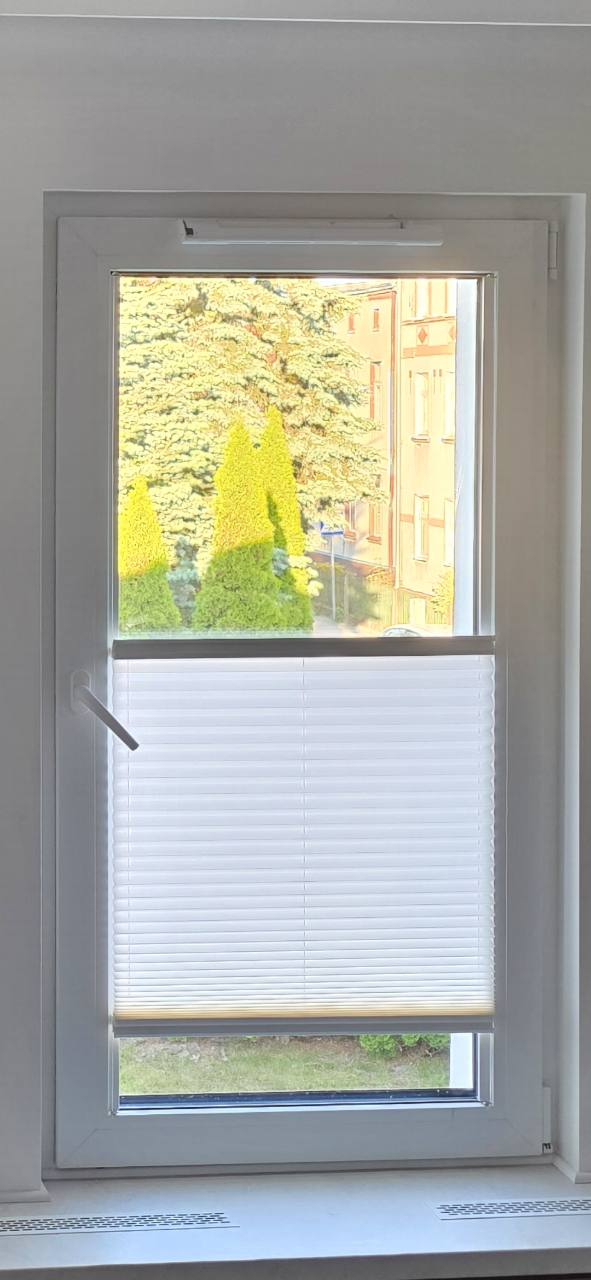

Biała plisa ustawiona niżej w pionowym oknie; szyba odsłonięta nad i pod tkaniną.

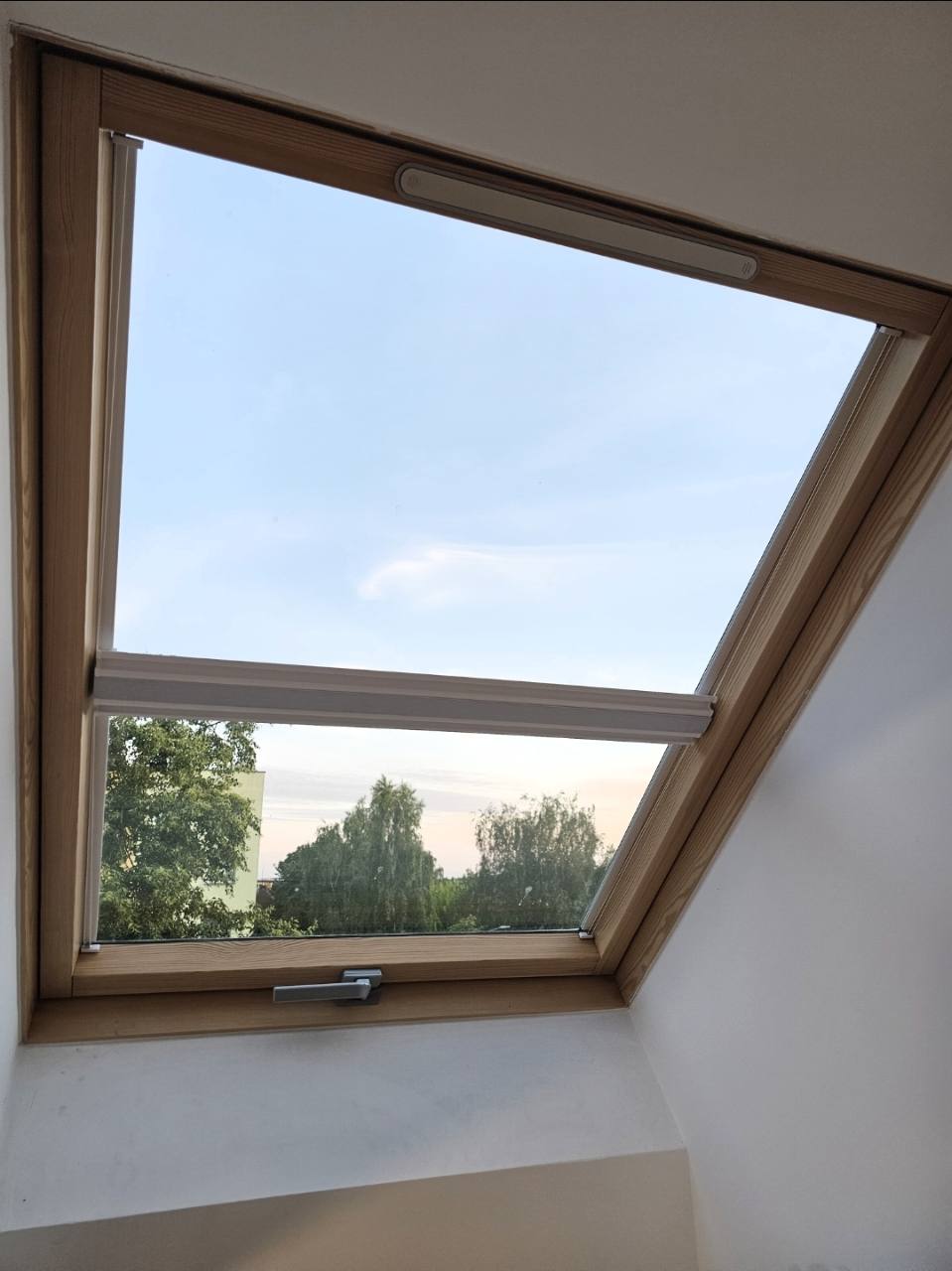

Złożona biała plisa DC na odsłoniętym oknie dachowym; widoczne szyny i prowadzenie boczne.

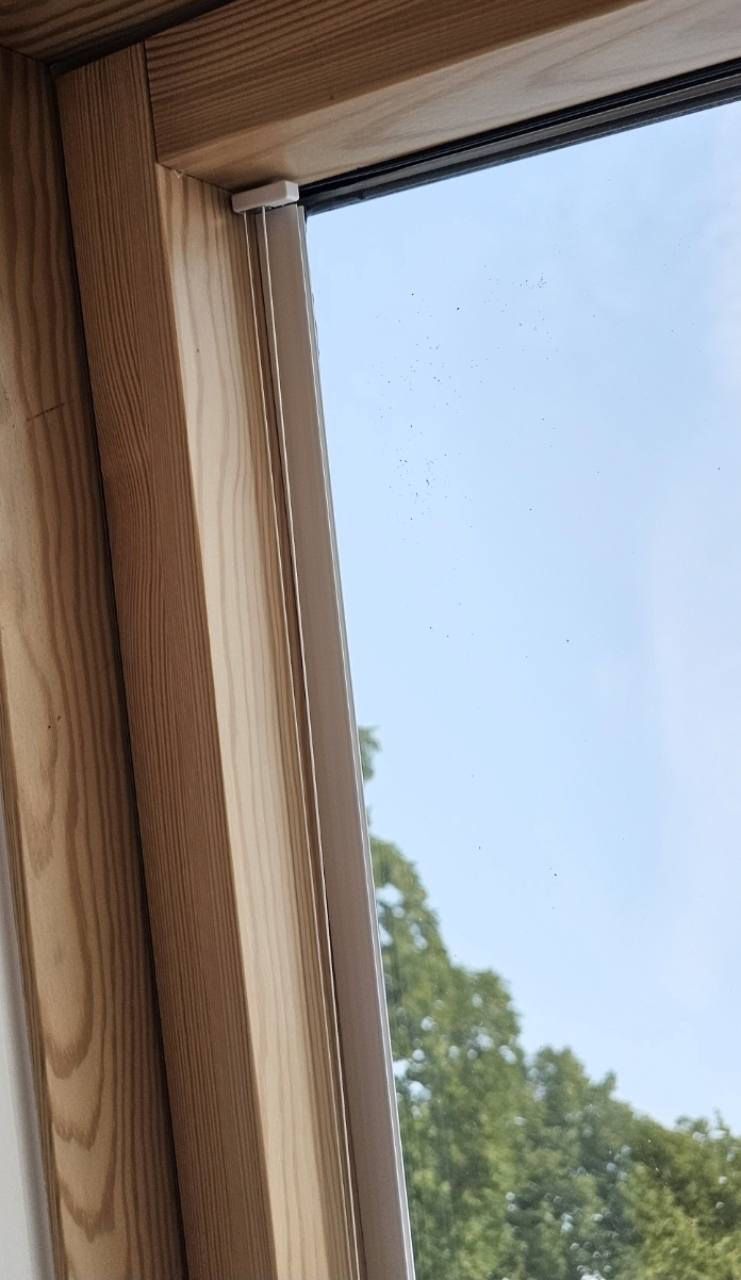

Zbliżenie białego profilu bocznego plisy DC przy drewnianej ramie okna.

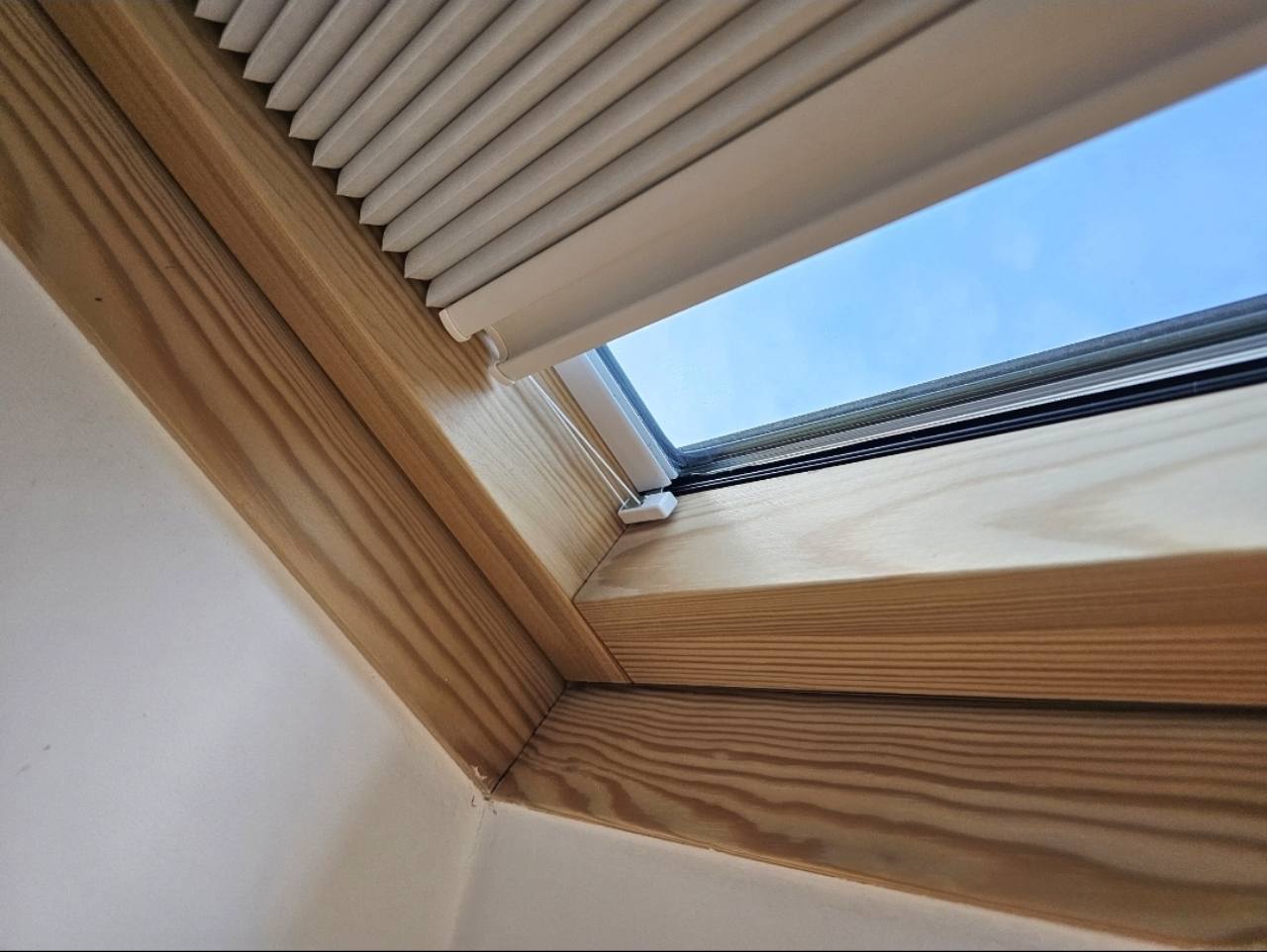

Zbliżenie dolnego narożnika plisy DC: profil boczny, sznurek i ruchoma szyna przy drewnianej ramie okna.

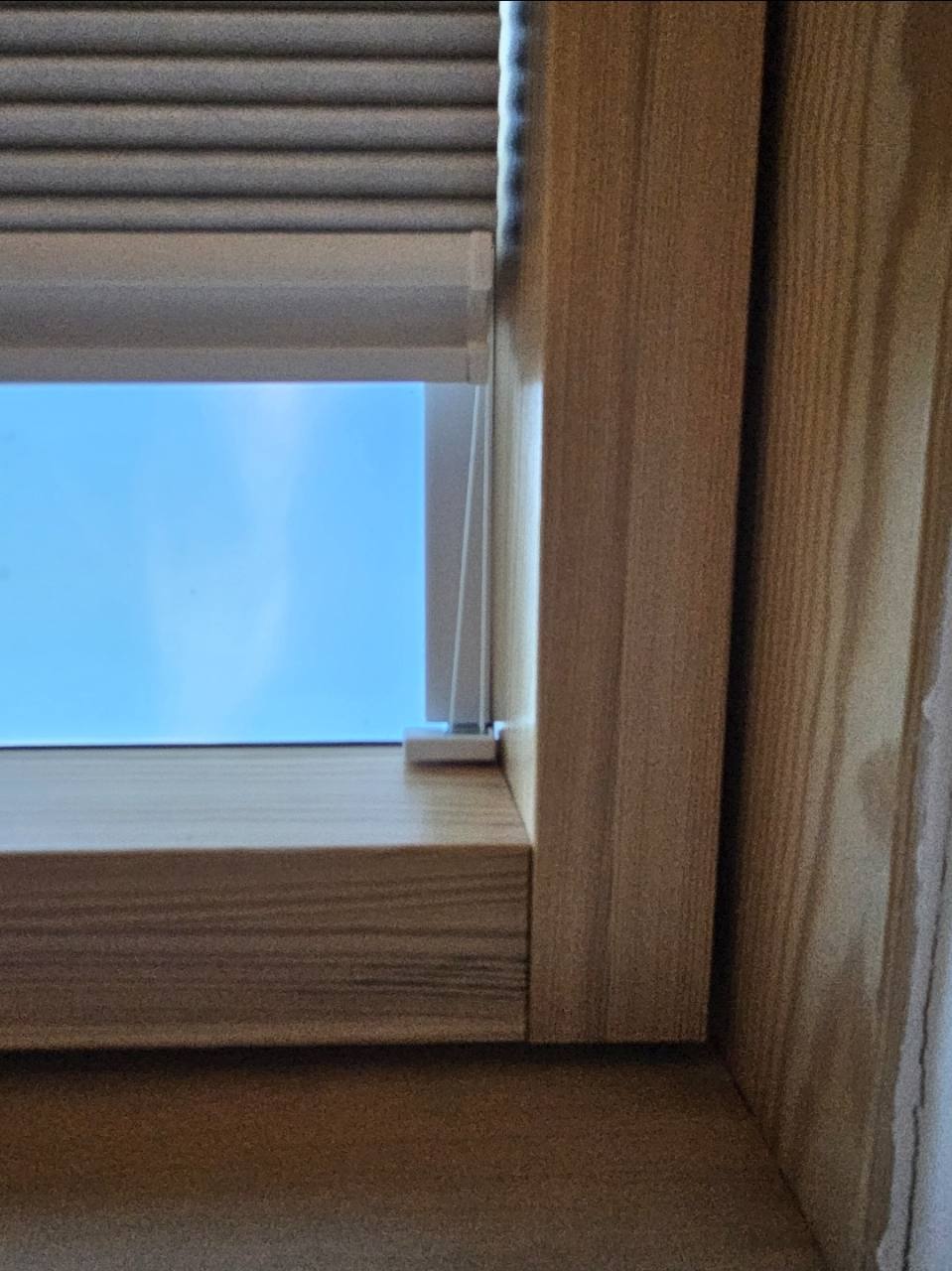

Detal sznurka, profilu bocznego i narożnego mocowania białej plisy DC.

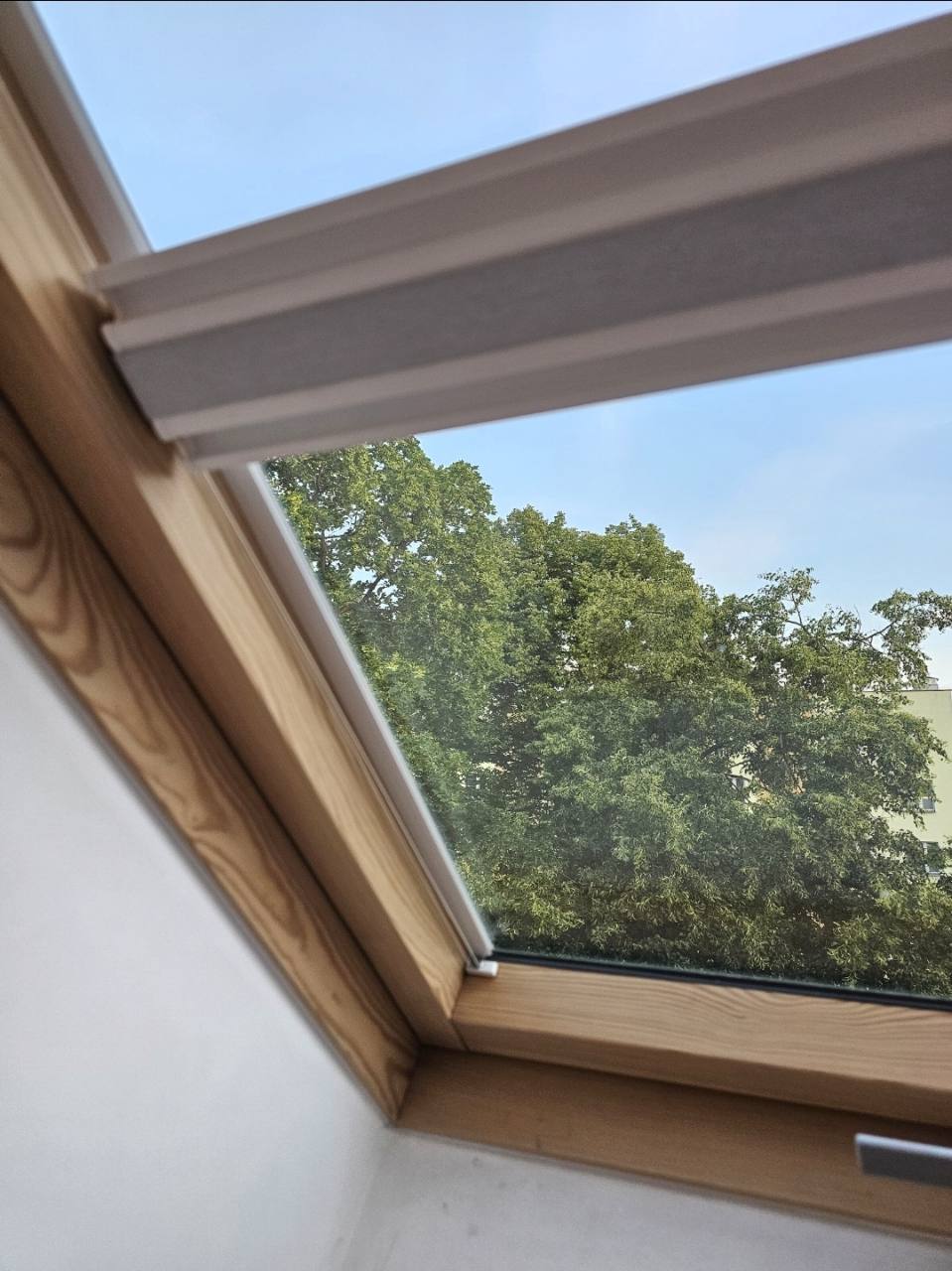

Zbliżenie poziomej ruchomej szyny plisy DC na tle odsłoniętej szyby.

TWØIE · NA WYMIAR

Plisa Direct Control

Plisa Direct Control / DC na wymiar. Montaż bez wiercenia: listwy boczne przyklejane do szyby. Ręczna regulacja od góry i od dołu, bez osobnych uchwytów.

Produkt: Gotowa plisa Direct Control / DC na wymiar
Montaż: Bez wiercenia — listwy boczne przyklejane do szyby
Gabaryt szyn do montażu — szer. × wys.: 25 × 30 mm
Kolory profili w konfiguratorze: biały · czarny · inox
Warianty tkaniny w konfiguratorze: 20 / 25 mm
Sterowanie: Ręczne
Otwieranie: Od góry i od dołu — TDBU

Cenę dla wybranych wymiarów, tkaniny i mechanizmu sprawdzisz w konfiguratorze.

Kupujesz gotową plisę Direct Control / DC według swojego wymiaru. Ilustracja pochodzi z dokumentacji systemu; autorski schemat TWØIE objaśnia ruch tkaniny. Cordlock jest osobną opcją konfiguratora.

Skonfiguruj Plisa Direct Control TWØIE DC — karta techniczna PDF

Dobór i montaż

Działanie gotowej plisy

Gotową plisą Direct Control sterujesz przez przesuwanie poziomych szyn, bez osobnych uchwytów.

Poziome szyny pozostają ruchome. Zakończenia sznurków mocuje się w czterech narożach przyklejanych listew bocznych.

Montaż i wymiar do zamówienia

Montaż bez wiercenia. Dwie pionowe listwy boczne przykleja się do szyby po obu stronach przeszklenia. Przygotuj dwa pionowe pasy powierzchni o szerokości około 50 mm, czyszcząc je preparatem z zestawu, zgodnie z instrukcją nr 318, V/2024.

Przygotowanie powierzchni, klejenie listew i mocowanie sznurków wykonaj zgodnie z instrukcją systemu.

Podaj szerokość i wysokość gotowego produktu w pełnych milimetrach. Konfigurator nie wyznacza luzów montażowych ani nie odejmuje ich od wpisanego wymiaru.

Zobacz instrukcję montażu bez wiercenia

Tkanina i kolory

Katalog tkanin udostępnia biuro TWØIE; wpisz wybrany kod tkaniny. Kolor profili wybierasz w konfiguratorze.

Ilustracje i sposób otwierania

Ilustracje z dokumentacji systemu pomagają dobrać montaż gotowej plisy. Autorskie schematy TWØIE objaśniają ruch tkaniny BU/TDBU. Powiększ ilustrację, aby obejrzeć szczegóły.

Ilustracje z dokumentacji systemu

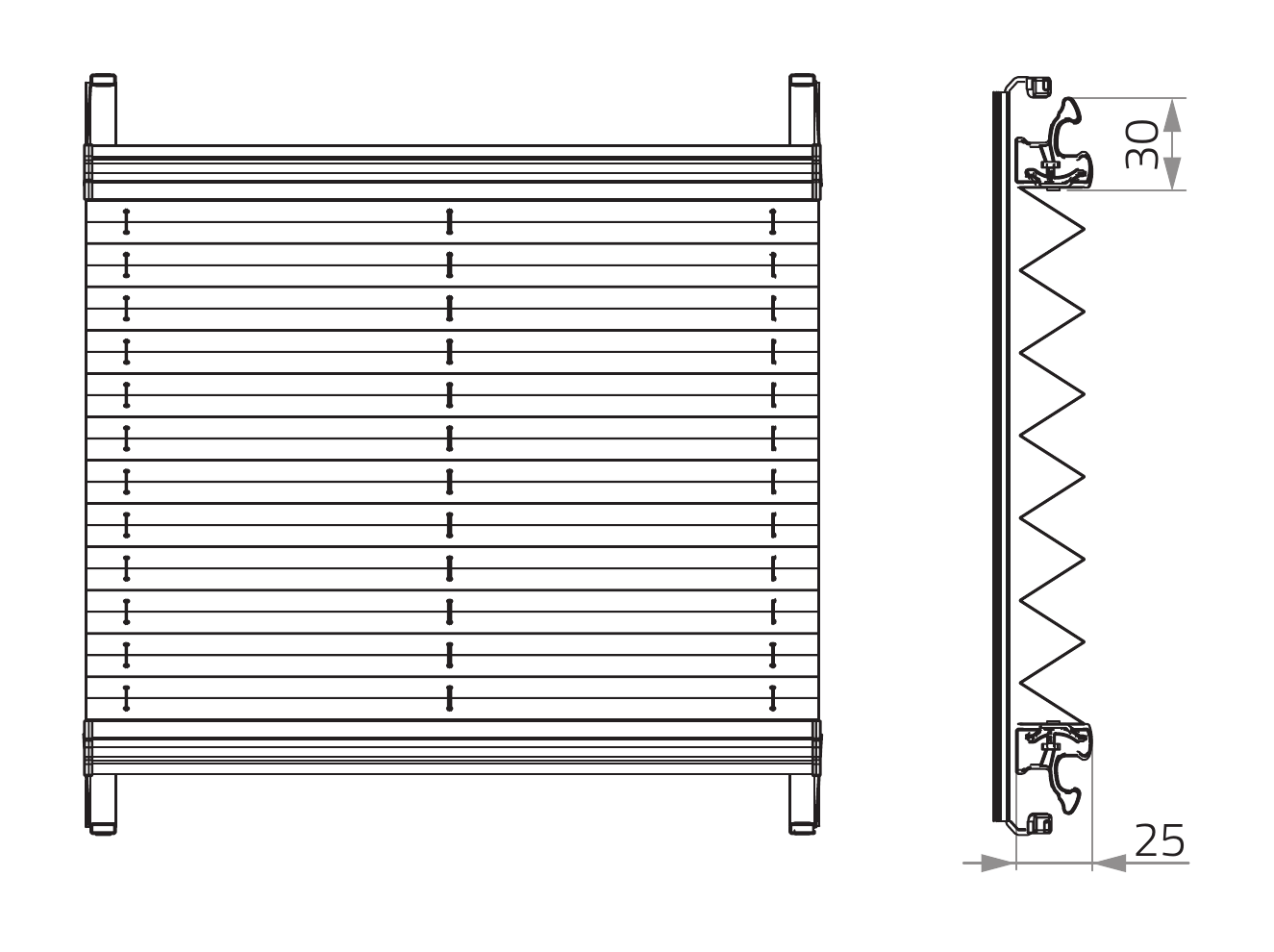

Ilustracja Direct Control z dokumentacji systemu: widok frontowy i przekrój szyny 25 × 30 mm — **Direct Control — układ i przekrój szyny 25 × 30 mm**Dokumentacja systemu Direct Control — ilustracja źródłowa, IV/2024 · Strona źródłowa 1

Zasada działania

Autorski schemat ruchu obu krawędzi tkaniny, bez przekrojów i wymiarów — **TDBU — od góry i od dołu**TWØIE DC — karta techniczna PDF

Karty i dokumentacja referencyjna

KARTA TWØIE

TWØIE DC — karta techniczna PDF

Opcje Direct Control, ilustracje z dokumentacji systemu, schemat działania i przygotowanie wymiaru.

Pobierz PDF TWØIE

DOKUMENTACJA SYSTEMU

Direct Control — instrukcja montażu bez wiercenia

Dokumentacja systemu — instrukcja montażu nr 318, V/2024. Oryginalny dokument bez zmian: klejenie bocznych listew i mocowanie sznurków.

Otwórz instrukcję montażu
